广大外延片厂家使用的蓝宝石基片分为三种:
1 :C-Plane蓝宝石基板
这是广大厂家普遍使用的供GaN生长的蓝宝石基板而.这主要是因为蓝宝石晶体沿C轴生长的工艺成熟、成本相对较低、物化性能稳定,在C面进行磊晶的技术成熟稳定.
2: R-Pla.ne或M-Pla.ne蓝宝石基板
主要用来生长非极性/半极性面GaN外延薄膜,以提高发光效率.通常在蓝宝石基板上制备的GaN外延膜是沿c轴生长的,而c轴是GaN的极性轴,导致GaN基器件有源层量子阱中出现很强的内建电场,发光效率会因g降低,发展非极性而GaN外延,克服这一物理现象,使发光效率提尚。
3:图案化蓝宝石基板(Pattern Sapphire Substrate简称PSS)
以成长(Growth)或蚀刻(Etching)的方式,在蓝宝石基板上设计制作出纳米级特定规则的微结构图案藉以控制LE:D之输出光形式,并可同时减少生长在蓝宝石基板上GaN之间的差排缺陷,改善磊晶质量,并提升LE:D内部量子效率、增加光萃取效率。
1:C-Plane蓝宝石基板
C-Plane蓝宝石基板是普遍使用的蓝宝石基板.1993年日本的赤崎勇教授与当时在日亚化学的中村修二博士等人,突破了InGaN与蓝宝石基板晶格不匹配(缓冲层)、P型材料活化等等问题后,终于在1993年底日亚化学得以首先开发出蓝光LED.以后的几年里日亚化学以蓝宝石为基板,使用InGaN材料,通过MOCVD技术并不断加以改进蓝宝石基板与磊晶技术,提高蓝光的发光效率,同时1997年开发出紫外LED,1999年蓝紫色LE:D样品开始出货,2001年开始提供白光LED。从而奠定了日亚化学在LE:D领域的先头地位.
台湾紧紧跟随日本的LED技术,台湾LE:D的发展先是从日本购买外延片加工,进而买来M0CVD机台和蓝宝石基板来进行磊晶,之后台湾本土厂商又对蓝宝石晶体的生长和加工技术进行研究生产,通过自主研发,取得LED专利授权等方式从而实现蓝宝石晶体,基板,外延片的生产,外延片的加工等等自主的生产技术能力,一步一步奠定了台湾在LED上游业务中的重要地位.
目前大部分的蓝光/绿光/白光LED产品都是以日本台湾为代表的使用蓝宝石基板进行M0CVD磊晶生产的产品.使得蓝宝石基板有很大的普遍性,以美国Cree公司使用SiC为基板为代表的LE:D产品则跟随其后.
2:图案化蓝宝石基板
(Pattern Sapphire Substrate简称PSS)
以蚀刻(在蓝宝石c面干式蚀刻/湿式蚀刻)的方式,在蓝宝石基板上设计制作出微米级或纳米级的具有微结构特定规则的图案,藉以控制LED之输
出光形式(蓝宝石基板上的凹凸图案会产生光散射或折射的效果增加光的取出率),同时GaN薄膜成长于图案化蓝宝石基板上会产生横向磊晶的效果,减少生长在蓝宝石基板上GaN之间的差排缺陷,改善磊晶质量,并提升LE:D内部量子效率、增加光萃取效率。与成长于一般蓝宝石基板的LED相比,亮度增加了70%以上.目前台湾生产图案化蓝宝石有中美矽晶、合晶、兆晶,兆达.蓝宝石基板中2/4英寸是成熟产品,价格逐渐稳定,而大尺寸(如6/8英寸)的普通蓝宝石基板与2英寸图案化蓝宝石基板处于成长期,价格也较高,其生产商也是主推大尺寸与图案化蓝宝石基板,同时也积极增加产能.目前大陆还没有厂家能生产出图案化蓝宝石基板.

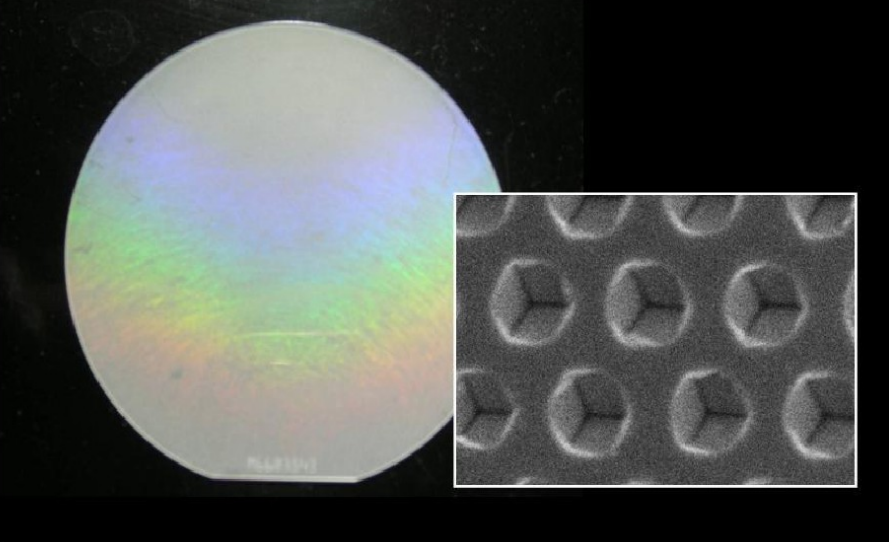

纳米图案化蓝宝石基板图
3: R-Plane或M-Plane蓝宝石基板
通常,C面蓝宝石衬底上生长的G a N薄膜是沿着其极性轴即c轴方向生长的,薄膜具有自发极化和压电极化效应,导致薄膜内部(有源层量子阱)产生强大的内建电场,(Quantum Confine Stark Effect, QCSE;史坦克效应)大大地降低了 G a N薄膜的发光效率.在一些非C面蓝宝石衬底(如R面或M面)和其他一些特殊衬底(如铝酸锂;LiA102 )上生长的GaN薄膜是非极性和半极性的,上述由极化场引起的在发光器件中产生的负面效应将得到部分甚至完全的改善.传统三五族氮化物半导体均成长在c-plane蓝宝石基板上,若把这类化合物成长于R-plane或M-Plane上,可使产生的内建电场平行于磊晶层,以增加电子电洞对复合的机率。因此,以氮化物磊晶薄膜为主的LED结构成长R-plane或M-Plane蓝宝石基板上,相比于传统的C面蓝宝石磊晶,将可有效解决LED内部量子效率效率低落之问题,并增加元件的发光强度。最新消息据称非极性LE:D能使白光的发光效率提高两倍.由于无极性G a N具有比传统c轴G a N更具有潜力来制作高效率元件,而许多国际大厂与研宄单位都加大了对此类磊晶技术的研宄与生产.因此对于R-plane或M-Plane蓝宝石基板的需求与要录也是相应地增加.

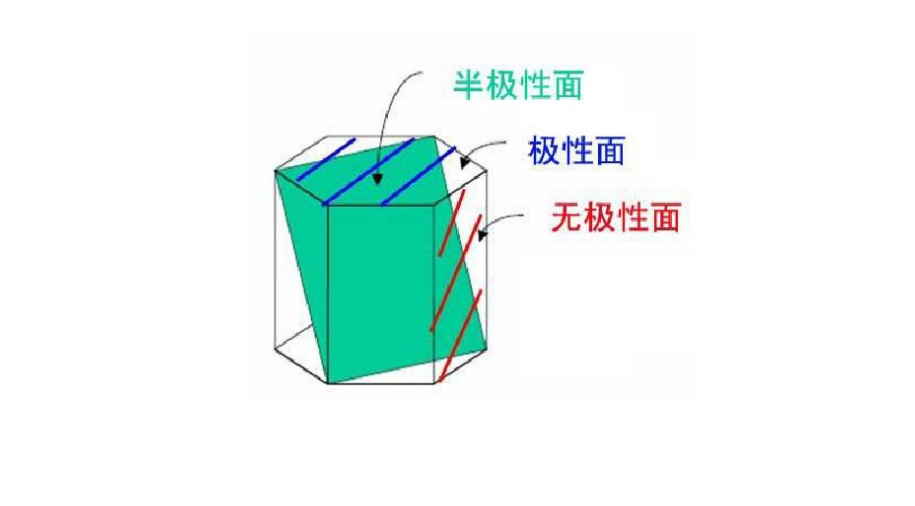

下图为半极性和无极性面的简单示意图
无极性面是指极性面法线方向上的面,而半极性面则是介于极性面和无极性面之间的面
